熱電偶測溫的兩大優點相關的研究方法

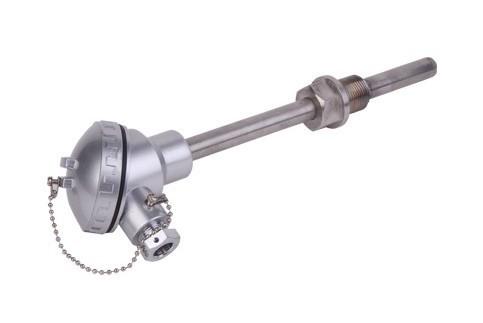

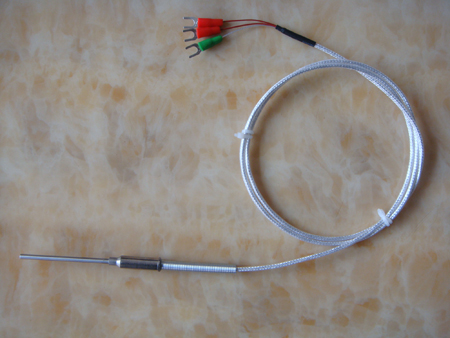

熱電偶測量的是溫度差，而非溫度。只有知道熱電偶一端的溫度，才能借助熱電勢來求出另一端的溫度。這一點也與PN結、熱敏電阻溫度傳感器不同。這些傳感器一定的電壓或電阻就對應一個確定的溫度。而用熱電偶測溫時，必須借助另一個溫度標準確定冷端的溫度，才能測出熱端的溫度。為此，最簡單直觀的方法是用一個普通溫度計測出熱電偶冷端溫度，然后加上熱電偶測出的冷熱端的溫度差，就是熱端的真正溫度。各種各樣的冷端補償電路盡管千變?nèi)f化，復雜不同，依據的卻都是上述簡單辦法所包含的基本原理。
熱電偶產生的溫差電動勢迭加在R2的電壓上，再輸入到IC1的IN+端。同時，用W1、R3、R4將IC1的COM端與電源正端的基準電壓進行分壓，用以進行平衡調整，使在0℃時電壓表指示為零。這一電壓接在IC1的IN－端。這樣，當熱電偶的測量端不測量時，其溫差電動勢為零。電表指示的是D1測出的環境溫度。在測量端測量時，測出的熱電勢加在D1的分壓點上，電表指示的是熱端溫度。
該表的校準辦法是，在某一環境溫度下(最好是0℃時)，調W1使數字表顯示環境溫度。然后再將熱電偶置于100℃的開水中，調W2使顯示100℃。也可在更高溫度上校準。以上校準的前提是R1、R2與D1的溫度系數匹配，否則，應預先校準R2。
圖3電路是脫離了ICL7106的獨立測溫電路，既可用于數字表也可用于指針表。其冷端補償原理和測溫原理與上述電路相同，但用運放將溫差電動勢加以放大，以適應更廣泛的應用場合。該電路按圖中元件數值，輸出電壓為1mV／℃。0℃時輸出電壓為零，0℃以下輸出負電壓，用指針表時須改動一下指針0點位置。如果測溫范圍較小，也可將輸出改為10mV／℃，只要把圖中R5、W2分別換為160kΩ、20kΩ即可。
